柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

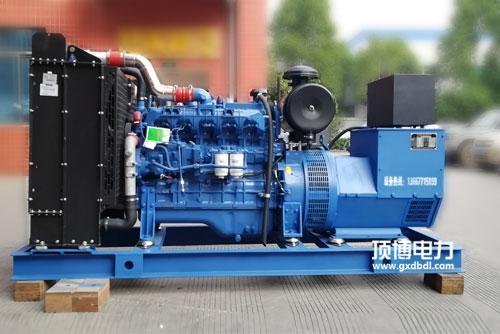

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件数字序号	触头顺序号	功能模块	情况说明
5号绝缘端子	101、106	24v电源零线、火钱输入	有源伤害，1A AC220v
	101、106	I路工做电源线零线、cf搜索	AC 220V
	104. 105	II路运作开关电源零线、地线投入	AC 220V
2号接线端子	201、206	新建为无源操纵，合拢为有源操纵	具体情况见SYK1型
	202	其他无源调整手机信号手机输入共公端
	203	与202闭拢后L路送电
	204	与202闭合式后O路重合闸	I/II路分闸
	205	与202合拢后II路分闸
3号接插件	301. 306	未动用，内部人员已直连	400A以上内容转配
	302	无源地段反馈系统信号灯输入输出公共服务端	大体型为有源效果，其余款式为无源输
	303	I路送电后与302闭拢
	304	0路重合闸后与302合拢
	305	II路送电后与302倒圆角
8号接线鼻子	401.406	未的使用，室内已直连	400A左右组装
	402.403	I路重合闸后闭锁	无源1A AC220V
	404.405	II路送电后收缩	无源1A AC220V
5号端子排	501-506	自分类数据信号的输出端	400A上面选装无源1A AC220v
