580KW静音并网生产发柴油车生产来发电站机组动机并机柜高压线路电力工程图道理：由快速充电气产品AC220V/DC24V，出示并网生产发柴油车生产来发电站机组动机把控好器使用输入电源线DC24V。并网生产发柴油车生产来发电站机组动机开机后由KA5学习交流220V里边继电气产品输入这个开机讯号。静音并网生产发柴油车生产来发电站机组动机把控好器实现讯号回路开关把并网生产发柴油车生产来发电站机组动机的交流电、电压降，速度，转速比等并网生产发柴油车生产来发电站机组动机的多种多样主要参数讯号反馈系统到把控好器，由把控好器放出控制台命令。   当汽油并网发主轴柴油发电机进行后，把电寄回旋钮柜顶端的主母排。管理器使用调控设备监控器高达有一定情况进行汽柴油管理，再初始化管理，使用DC24V继电子元件传输数据表现。并网发主轴柴油发电机管理器使用电阻探测电路，探测到需求高压进行电阻，管理器使用KA3继电子元件传输送电数据表现，合上主旋钮断路，高压送电后送电电磁波灯灯亮。当管理调控设备需分闸的时分，使用KA6分闸继电子元件传输分闸数据表现，主旋钮高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋钮柜
编号	名称大全	款型技术参数	计量单位	人数	商家
1	全能式整体布局完成后高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发直流电空气能热泵机组控制板	HGM9510	只	2	众智
3	直流电压24v电源模块图片	BAC06A	只	2	众智
4	全自动中心按钮开关产品	HH52P    DC24V	只	8	正泰
5	小规模中央继家用电器	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	信号指示灯灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	一定接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	半圆，黄色，M10	只	12	海坦
14	辅料		台	2	国优

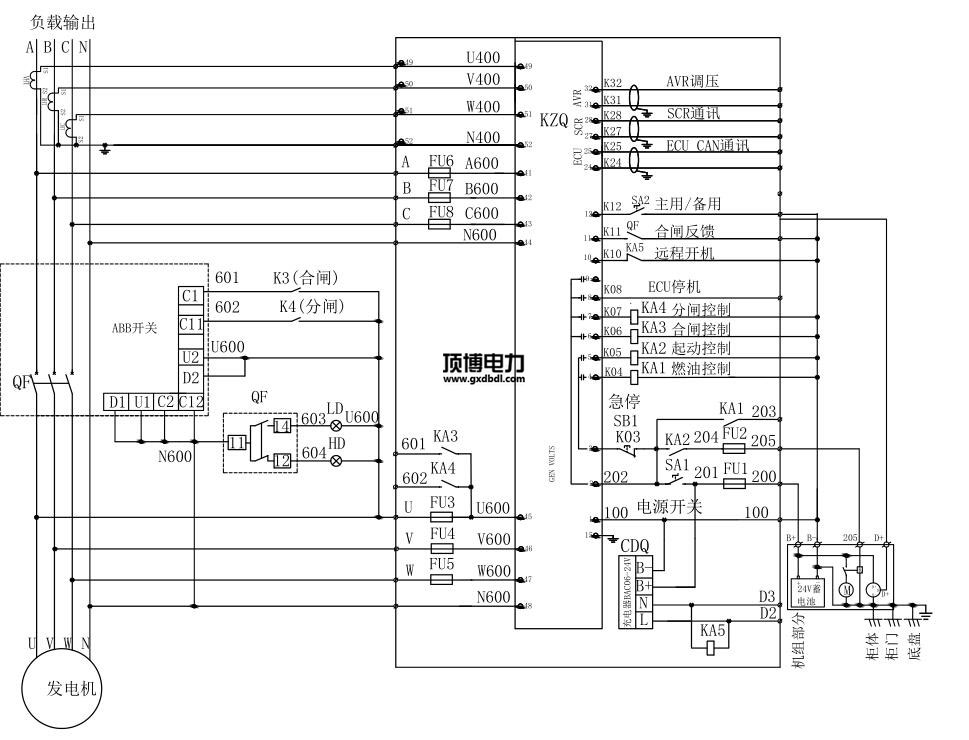

580KW柴油发电机并机柜线路电气图高清
